Принцип работы углеволокна при усилении плит

Усиление плит перекрытия углеволокном — эффективный метод усиление монолитных железобетонных плит — основано на способности этого материала воспринимать растягивающие напряжения, которые возникают в железобетонной конструкции под нагрузкой. По данным технических руководств по ремонту и усилению строительных конструкций, углеволокно (углеродное волокно) обладает прочностью на растяжение до 3500 МПа при плотности около 1,8 г/см³. Материал поставляется в виде однонаправленных лент (ламелей) или тканей, пропитываемых эпоксидным связующим. После отверждения образуется композит, работающий совместно с бетоном.

Передача растягивающих усилий от бетона к волокнам

В железобетонной плите растягивающие напряжения воспринимаются преимущественно стальной арматурой. При увеличении нагрузки или появлении дефектов (трещины, коррозия арматуры) часть усилий необходимо перераспределить на внешнее армирование. Адгезивный состав на эпоксидной основе обеспечивает передачу сдвиговых усилий с бетона на углеволокно. Прочность сцепления такого состава с бетоном класса В25–В40 составляет не менее 1,5 МПа. Через клеевой слой растягивающие напряжения передаются на волокна, которые работают вдоль своей оси. Важно, чтобы направление волокон совпадало с главными растягивающими напряжениями в плите. При нарушении этого условия эффективность усиления снижается.

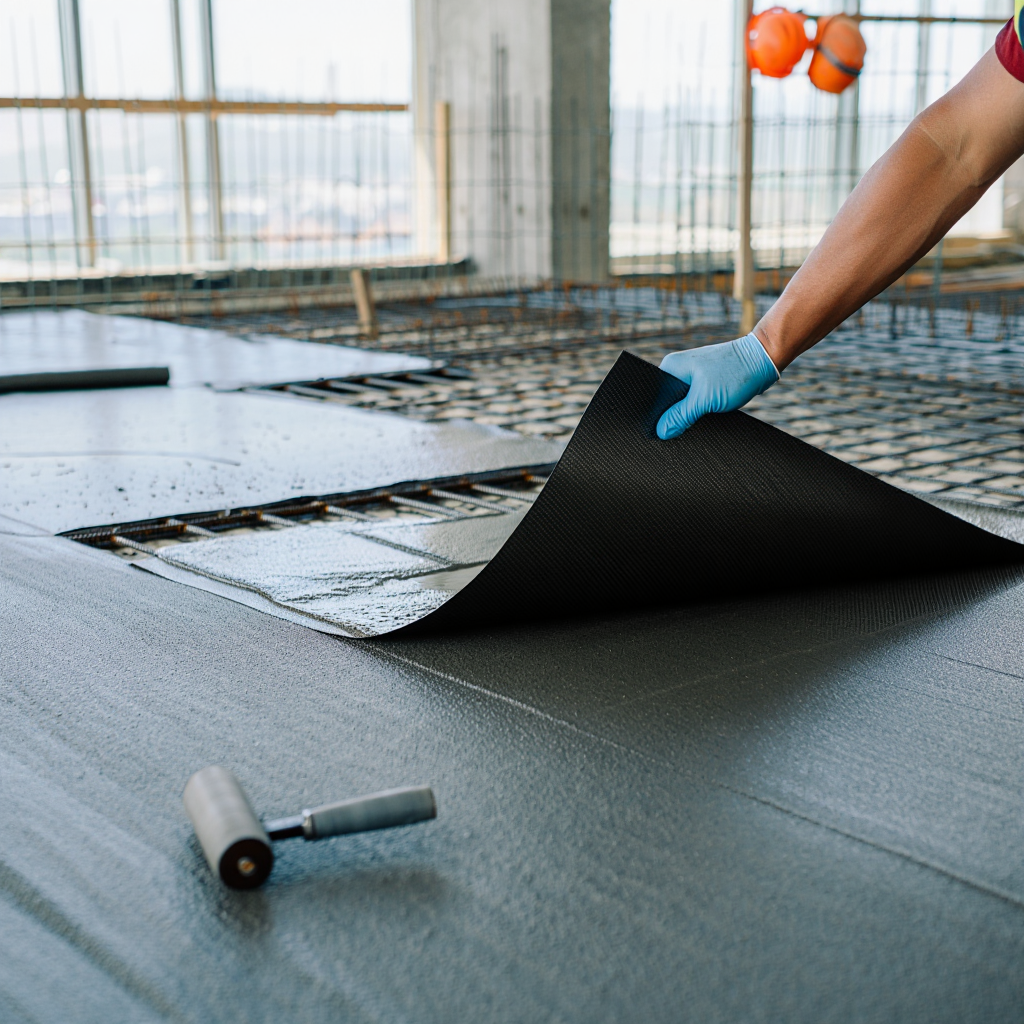

Усиление плит перекрытия углеволокном для монолитных и пустотных конструкций - изображение 2

Толщина одного слоя углеволокна в композите обычно составляет 0,17–0,33 мм в зависимости от типа ткани. Многослойное наклеивание позволяет нарастить суммарное сечение внешнего армирования. Однако максимальное количество слоев ограничено: при толщине более 3–4 мм возрастает риск отслоения композита от бетона из-за касательных напряжений на границе раздела.

Роль модуля упругости в ограничении прогибов

Углеволокно имеет высокий модуль упругости — от 230 до 400 ГПа в зависимости от марки (для сравнения: у стали модуль упругости около 200 ГПа). Это свойство позволяет композиту ограничивать прогибы плиты, так как деформации композита при той же нагрузке меньше, чем у стали. При усилении углеволокном увеличивается жесткость сечения на изгиб, что особенно важно для длиннопролетных плит. Например, для пустотной плиты пролетом 6 м усиление двумя слоями углеволокна может снизить прогиб на 20–30 % относительно исходной конструкции. Модуль упругости определяет также распределение напряжений между бетоном, арматурой и композитом: чем выше модуль, тем большую долю усилий принимает на себя углеволокно.

Читайте также:  Инженерная сантехника VIEIR

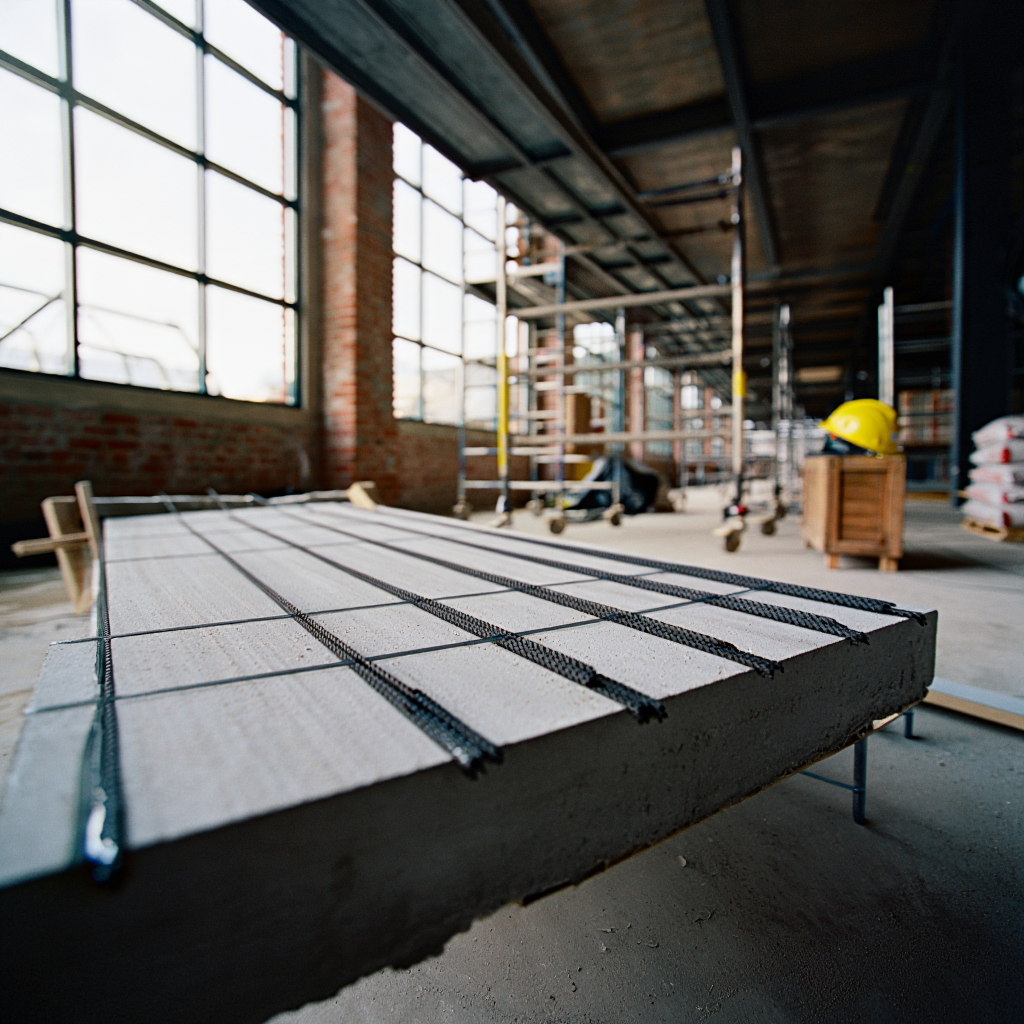

Усиление плит перекрытия углеволокном для монолитных и пустотных конструкций - изображение 3

Отличия усиления монолитных и пустотных плит

Особенности распределения напряжений в монолитной плите

Монолитная плита перекрытия представляет собой сплошное железобетонное перекрытие, армированное сетками в нижней и верхней зонах. Распределение изгибающих моментов в такой плите близко к теоретическому для упругой пластины. Зоны максимального растяжения расположены в пролете (нижняя фибра) и на опорах (верхняя фибра). Усиление углеволокном применяется преимущественно для увеличения несущей способности по пролетному моменту. Волокна наклеивают вдоль пролета на нижнюю поверхность плиты. В монолитных конструкциях бетон работает совместно с композитом на всей площади, поэтому распределение напряжений равномерное, без резких концентраций. Толщина монолитной плиты обычно 160–250 мм, класс бетона — не ниже В20. При усилении необходимо проверять, чтобы напряжения в сжатой зоне бетона не превысили предельных (около 0,75 Rb для длительных нагрузок).

Учет ослабленных зон в пустотных плитах

Пустотные плиты (ПК, ПБ, многопустотные) имеют продольные каналы (пустоты), которые уменьшают собственный вес, но создают ослабленные зоны в поперечном сечении. В местах прохождения пустот толщина бетона над и под ними составляет всего 25–40 мм. При наклейке углеволокна на нижнюю поверхность пустотной плиты необходимо избегать попадания клеевого состава в пустоты и обеспечивать равномерное прижатие ленты. Из-за переменной толщины полок плиты растягивающие напряжения распределяются неравномерно: в зонах между пустотами (ребрах) они выше, чем над пустотами. Поэтому при проектировании усиления учитывают фактическое армирование и расположение пустот. Для пустотных плит часто применяют отдельные полосы углеволокна, размещенные над каждым ребром, а не сплошное покрытие. Также пустотные плиты имеют ограниченную высоту (220 мм для типовых изделий), что делает их более чувствительными к прогибам. В ряде случаев для увеличения жесткости требуется наклейка углеволокна не только в пролете, но и на опорных участках для восприятия отрицательных моментов.

Дефекты плит и подготовка поверхности к усилению

Типичные дефекты: трещины, прогибы, коррозия арматуры

Усиление углеволокном применяется при наличии дефектов, снижающих несущую способность плиты. Наиболее распространенные дефекты:

  • Трещины в растянутой зоне шириной раскрытия более 0,3 мм (в соответствии с СП 63.13330). Трещины свидетельствуют о превышении предельных деформаций арматуры или о коррозионных процессах.
  • Прогибы, превышающие допустимые по нормам (для плит жилых зданий — не более 1/200 пролета; для промышленных — 1/150).
  • Коррозия арматуры, вызывающая уменьшение сечения рабочей арматуры на 10 % и более. В таких случаях перед усилением необходимо восстановить защитный слой бетона.
  • Отслоение защитного слоя бетона из-за замерзания воды или ударов.

Дефекты снижают жесткость плиты и увеличивают раскрытие трещин, что может привести к прогрессирующему разрушению. Усиление углеволокном позволяет восстановить несущую способность без демонтажа перекрытия.

Очистка и выравнивание для обеспечения сцепления

Качество усиления напрямую зависит от подготовки поверхности. Бетон должен быть очищен от цементного молочка, грязи, масляных пятен и отслаивающихся частиц. Используют пескоструйную или водоструйную обработку под давлением 150–200 бар. После очистки поверхность обеспыливают и грунтуют эпоксидным праймером для увеличения адгезии. Выравнивание необходимо, если на поверхности есть неровности более 1 мм на длине 1 м. Неровности заполняют эпоксидным ремонтным составом. Влажность бетона перед наклейкой не должна превышать 4 % (по массе). Для глубоких трещин (шириной более 0,5 мм) требуется инъектирование эпоксидной смолой для восстановления монолитности. Только после завершения подготовительных работ можно наносить адгезивный состав и углеволокно.

Читайте также:  Продажа и доставка НЕРУДНЫХ МАТЕРИАЛОВ

Выбор схемы расположения углеволокна

Направление волокон и количество слоев

Схема усиления определяется расчетной схемой плиты и эпюрой изгибающих моментов. Основные правила:

  1. Волокна располагают вдоль главных растягивающих напряжений. Для балочных плит — вдоль пролета; для перекрестных — в двух направлениях с перекрестным наклеиванием.
  2. Количество слоев назначают по расчету, исходя из требуемого приращения момента трещинообразования и предельного состояния. Обычно применяют от 1 до 4 слоев. Превышение 4 слоев нецелесообразно из-за снижения эффективности передачи усилий.
  3. Ширина лент углеволокна может составлять 100–300 мм. Между лентами оставляют зазор 2–5 мм для выхода воздуха при наклейке.
  4. При необходимости усиления в двух направлениях применяют тканое полотно или наклеивают ленты последовательно (сначала в одном направлении, после отверждения — в другом).

Анкеровка на опорных участках и в зонах максимальных моментов

На опорах плит действуют отрицательные моменты (верхняя зона растянута). Усиление углеволокном в этих зонах наклеивают на верхнюю поверхность плиты, если к ней есть доступ. Если доступ ограничен (например, вышележащий этаж), усиление выполняют снизу, используя анкеровку через наклонные полосы или дополнительные хомуты. Длина анкеровки (заведения ленты за грань опоры) должна составлять не менее 0,5 м для обеспечения надежного сцепления. В зонах максимальных пролетных моментов (середина пролета) углеволокно наклеивают непрерывной полосой. Наиболее эффективна схема, при которой ленты заводятся на опоры и дополнительно прижимаются металлическими накладками или химическими анкерами. Для многопролетных плит анкеровку выполняют на каждой промежуточной опоре.

Расчет необходимого количества слоев и проверка качества

Учет предельного состояния и эксплуатационной нагрузки

Расчет усиления плит углеволокном ведут по двум группам предельных состояний. Первая группа — несущая способность (прочность, устойчивость формы). Вторая — деформации (прогибы, ширина раскрытия трещин). Методика расчета изложена в СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами». Учитывают:

  • Расчетное сопротивление углеволокна (Rf): для типовых материалов 300–500 МПа в зависимости от типа волокна и способа нанесения.
  • Коэффициент условий работыf): для длительного воздействия 0,8; для кратковременного — 1,0; при агрессивной среде — 0,7.
  • Расчетную нагрузку: постоянную и длительную (собственный вес, полезная нагрузка) с коэффициентами надежности 1,1–1,3.
  • Предельный изгибающий момент, который должна воспринять усиленная плита, сравнивают с моментом от расчетных нагрузок. Необходимое количество слоев находят из условия равновесия усилий в сечении.

Пример расчета: для плиты пролетом 6 м, класс бетона B25, требуется увеличить несущую способность на 40 кН·м. При использовании углеволокна с прочностью 3500 МПа и модулем 240 ГПа, площадь одного слоя на 1 м ширины плиты (толщина 0,17 мм) дает приращение момента около 12 кН·м. Следовательно, потребуется 4 слоя.

Читайте также:  Бордюры

Испытание адгезии методом отрыва

После выполнения усиления проводят контроль качества. Основной метод — определение прочности сцепления композита с бетоном методом отрыва с помощью адгезиметра (pull‑off test). Согласно стандарту ASTM D4541, на поверхность композита наклеивают металлический штамп диаметром 50 мм, затем отрывают его перпендикулярно поверхности. Минимальное значение прочности отрыва для принятия работ:

Тип поверхности Минимальная прочность отрыва, МПа
Бетон класса B25 и выше 1,5
Бетон класса B15–B20 1,0
Ремонтный состав 1,0

Если разрушение происходит по бетону (когезионный отрыв), результат считается удовлетворительным. Адгезионный отрыв (по границе клей–бетон) указывает на недостаточную подготовку поверхности. В таком случае участок удаляют и переклеивают. Также проводят визуальный осмотр на наличие пузырей, складок и непроклеенных зон.

Долговечность усиления углеволокном

Стойкость к внешним воздействиям и старению

Углеволокно не подвержено коррозии, устойчиво к воздействию воды, щелочей (pH до 12,5) и органических растворителей. Эпоксидная матрица имеет температуру стеклования 60–80 °C, поэтому при нагреве выше этого значения прочность снижается. Для обычных условий эксплуатации (температуры от –40 до +40 °C) долговечность композита оценивается в 30–50 лет при условии защиты от прямого ультрафиолетового излучения (окраска или штукатурка). Испытания на ускоренное старение показывают, что после 2000 ч воздействия УФ‑излучения и влаги прочность снижается не более чем на 10 %. Следует учитывать, что при пожаре эпоксидная смола начинает разлагаться при 300 °C, поэтому в зданиях с повышенными требованиями пожарной безопасности требуется огнезащита (штукатурка толщиной 15–20 мм или вспучивающиеся покрытия).

Согласно данным многолетних наблюдений за усиленными конструкциями (срок службы до 15 лет), снижения несущей способности при отсутствии механических повреждений и пожаров не выявлено. Устойчивость к циклическому замораживанию–оттаиванию (более 50 циклов) также подтверждена.

Ограничения по пролетам и уровню нагрузок

Усиление углеволокном не рекомендуется применять для плит с пролетами более 12 м, так как при больших пролетах увеличиваются деформации ползучести эпоксидной матрицы. Для длиннопролетных плит следует рассматривать комбинированное усиление (углеволокно + стальные накладки). Также ограничения касаются уровня эксплуатационной нагрузки: усиление допускается, если исходная плита не находится в аварийном состоянии (прогибы более 1/50 пролета). Предельная степень увеличения несущей способности — не более 70 % от начальной, иначе велик риск хрупкого разрушения сжатой зоны бетона. При наличии агрессивных сред (химические производства) или высоких температур (более 60 °C) требуется специальная защита или выбор другого типа композита (например, на арамидном волокне).

Технология усиления плит перекрытия углеволокном — это управляемый процесс от диагностики дефектов до расчетного обоснования и контроля качества. Каждый этап влияет на конечную надежность конструкции. Осознанный выбор схемы расположения волокон, тщательная подготовка поверхности и проверка адгезии обеспечивают долговременное восстановление эксплуатационных качеств плит как монолитного, так и пустотного типа.
