Пароизоляция крыши: выбор пленок, мембран и особенности монтажа

Принципиальные отличия пароизоляции от гидроизоляции

Пароизоляция и гидроизоляция выполняют разные функции в кровельном пироге. Гидроизоляция защищает утеплитель и несущие конструкции от жидкой влаги — дождя, талой воды, конденсата, стекающего с кровельного покрытия. Она располагается с внешней стороны утеплителя, под кровельным материалом. Пароизоляция, напротив, монтируется с внутренней стороны, со стороны отапливаемого помещения. Её задача — ограничить проникновение водяного пара, содержащегося в тёплом воздухе, в толщу утеплителя и на холодные поверхности. Для этого используются пароизоляционные пленки.

Барьер для водяного пара из помещения

Внутри здания в течение отопительного периода относительная влажность воздуха выше, чем снаружи. Водяной пар стремится диффундировать через ограждающие конструкции в сторону более холодного и сухого наружного воздуха. Если не установить пароизоляцию, пар будет беспрепятственно проникать в утеплитель. При понижении температуры до точки росы (для воздуха с температурой 20 °C и относительной влажностью 50 % точка росы составляет около 9,3 °C) пар конденсируется внутри слоя теплоизоляции. Капли воды резко снижают теплозащитные свойства минеральной ваты или пенополистирола, вызывают коррозию металлических элементов и гниение деревянных конструкций.

Пароизоляционный слой создаёт преграду, сопротивление диффузии пара. Характеристикой такой преграды служит эквивалентная толщина диффузии воздуха — S_d, выражаемая в метрах. Чем выше S_d, тем меньше пара проходит через материал. Для типовой пароизоляционной плёнки значение S_d составляет не менее 30–100 м, тогда как у гидроизоляционных мембран оно может быть 0,02–0,5 м.

Поведение диффузионных мембран при односторонней проницаемости

Особый случай — диффузионные мембраны, которые способны пропускать пар только в одном направлении (изнутри наружу) при определённых условиях. Такие материалы называют «дышащими» или «с контролируемой паропроницаемостью». Их паропроницаемость переменна: при высокой влажности воздуха поры мембраны расширяются, и пар выходит наружу; при низкой влажности поры сужаются, снижая прохождение пара в обратном направлении. Эта особенность позволяет использовать некоторые типы мембран как пароизоляцию, не запирая влагу в утеплителе. Однако на практике для пароизоляции скатных кровель чаще применяют классические паронепроницаемые плёнки с S_d более 100 м, так как они гарантированно блокируют пар и не требуют сложного расчёта режима эксплуатации.

Пароизоляция — не гидроизоляция: путать эти слои нельзя, иначе через один отопительный сезон утеплитель потеряет до 40 % своих теплоизоляционных свойств из-за переувлажнения.

Выбор пароизоляционного материала для кровельного пирога

Сравнение пленок и мембран по паропроницаемости и прочности

На рынке представлены три основных типа пароизоляционных материалов:

• Полиэтиленовые плёнки — однослойные или армированные, с S_d от 50 до 200 м. Армированная плёнка имеет разрывную нагрузку около 200–300 Н/50 мм по основе. Минус — низкая стойкость к ультрафиолету (разрушается за 2–3 месяца под прямыми лучами).
• Полипропиленовые нетканые полотна — обладают более высокой механической прочностью (до 400 Н/50 мм), термостойкостью до 120 °C и устойчивостью к разрыву на гвоздях. Паропроницаемость — 5–20 г/(м²·сут) (что соответствует S_d более 100 м).
• Диффузионные (интеллектуальные) мембраны — с переменной паропроницаемостью, S_d может варьироваться от 0,02 до 30 м в зависимости от состояния влажности. Прочность — 200–350 Н/50 мм. Такие мембраны дороже, но позволяют отводить избыточную влагу из утеплителя в сухой период.

Выбор между плёнкой и мембраной определяется расчётной точкой росы. Если в климатической зоне зимняя температура опускается ниже -30 °C, то при стандартной толщине утеплителя 200 мм и отсутствии пароизоляции точка росы смещается на 5–7 см внутрь теплоизоляции. Плёнка с S_d > 100 м предотвращает это смещение. Для умеренного климата (средняя температура января -10 °C) можно применять мембраны с S_d 10–30 м, но только при обязательном вентилируемом зазоре сверху.

Определение числа слоёв в зависимости от климатической зоны

Согласно СП 50.13330.2012 «Тепловая защита зданий» и СП 17.13330.2017 «Кровли», число слоёв пароизоляции зависит от сопротивления паропроницанию всей конструкции. Если расчётное сопротивление паропроницанию пароизоляционного слоя (R_п) меньше требуемого, устанавливают два слоя плёнки с разбежкой швов не менее 200 мм. На практике для жилых мансард в климатических зонах с продолжительностью отопительного периода более 200 суток (например, в Карелии, Сибири, на Урале) часто применяют двойную пароизоляцию. Первый слой — на потолке помещения, второй — на утеплённых скатах. При использовании полипропиленовой плёнки толщиной 200 мкм с S_d = 120 м однослойная пароизоляция обеспечивает R_п ≈ 7,5 м²·ч·Па/мг. Этого достаточно для большинства регионов с расчётной температурой до -30 °C. Для более холодных зон (Норильск, Якутия) требуется R_п > 10, что достигается двумя слоями или применением фольгированной плёнки с S_d ~ 300 м.

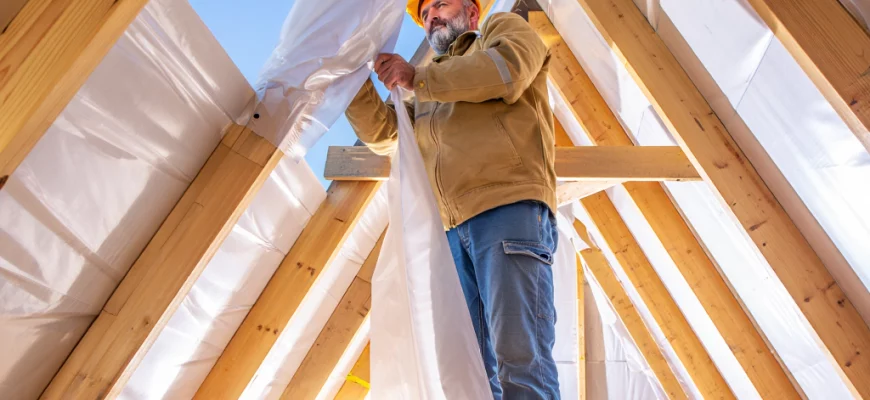

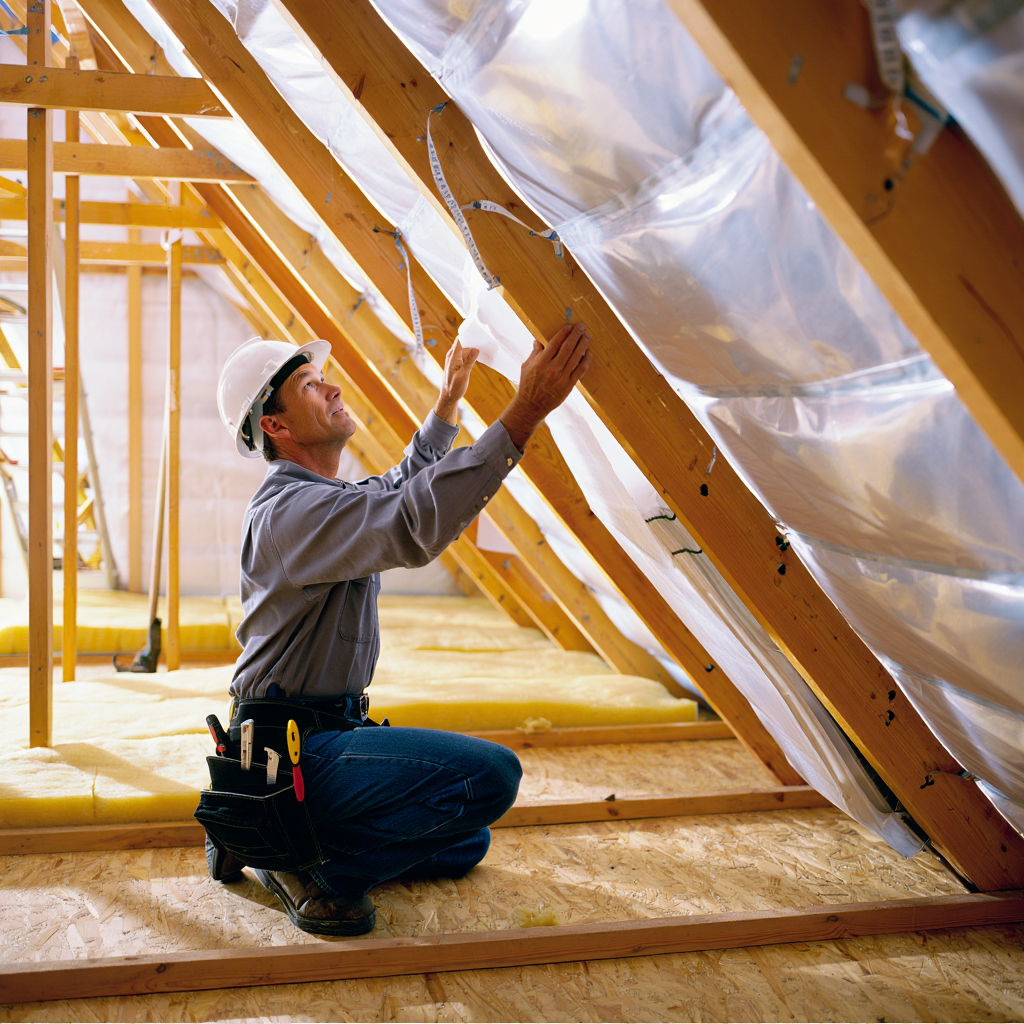

Последовательность укладки пароизоляции в скатной кровле

Сторона пленки и необходимость провиса для компенсации деформаций

Большинство пароизоляционных плёнок имеют одну сторону с шероховатым покрытием или напылением. Эту сторону монтируют в сторону помещения, чтобы задерживать конденсат микрокаплями и не допускать его стекания на утеплитель. Шероховатая поверхность имеет площадь до 40 % от гладкой, что улучшает сцепление с теплоизоляцией и снижает риск образования наледи. Гладкая сторона должна быть обращена к утеплителю — это обязательное условие для корректной работы диффузионных мембран (если они применяются).

Плёнку следует крепить с провисом около 10–20 мм между стропилами, чтобы компенсировать температурные деформации деревянных конструкций. Без провиса при перепаде температур от -30 °C до +30 °C удлинение плёнки может составлять до 2 мм на погонный метр, что вызывает разрыв у крепёжных скоб. Нормы СП 17.13330.2017 рекомендуют скобы устанавливать через 250–300 мм и использовать контррейку толщиной не менее 30 мм для создания вентиляционного зазора между плёнкой и внутренней отделкой.

1. Раскатать рулон вдоль карниза, выровнять по коньку с перехлёстом 100–150 мм.
2. Зафиксировать строительным степлером (скобы 8–10 мм) с шагом 200–300 мм.
3. Создать провис 10–20 мм между стропилами.
4. Уложить следующий полосы с нахлёстом 100–150 мм.
5. Проклеить все стыки, примыкания и места проколов лентой.

Герметизация стыков, примыканий и проходов: ленты и герметики

Стыки полотнищ — самое уязвимое место пароизоляции. Даже щель шириной 0,5 мм снижает сопротивление паропроницанию в 10 раз. Поэтому используют самоклеящуюся бутилкаучуковую ленту шириной 50–100 мм. Она наносится на перехлёст полотен, разглаживается ракелем. Для примыкания к стенам, балкам и проходкам применяют односторонние или двусторонние ленты из EPDM-каучука, выдерживающие деформации до 300 % без потери адгезии. Вдоль конька и ендовы рекомендуется дополнительно проклеивать стыки герметиком на основе бутила, наносимым шприцем. Для проходок через кровлю (дымоходы, вентиляционные трубы) используют жаростойкие герметики, способные выдерживать температуру до 250 °C (например, силиконовые термостойкие). Стык между плёнкой и кирпичной трубой должен быть уплотнён лентой шириной не менее 100 мм поверх слоя герметика.

Влияние вентиляции подкровельного пространства на работу пароизоляции

Назначение вентиляционного зазора для отвода остаточного конденсата

Даже при идеально смонтированной пароизоляции некоторое количество пара проникает в утеплитель — до 0,5–1 г/(м²·сут) через полиэтилен толщиной 200 мкм. Этот пар в холодный период может конденсироваться на нижней поверхности гидроизоляционной мембраны. Для её удаления конструкция кровельного пирога предусматривает вентиляционный зазор между гидроизоляцией и кровельным покрытием. Согласно СП 17.13330.2017, минимальное сечение зазора составляет 50 мм по высоте, а для скатов длиной более 10 метров — 100 мм. Воздух поступает через карнизные продухи общей площадью не менее 1/500 площади кровли и выходит через коньковый аэратор. Это создаёт естественную тягу, скорость воздуха в зазоре — 0,3–0,5 м/с, что достаточно для осушения утеплителя даже при относительной влажности воздуха 80 %.

Последствия отсутствия продухов и неправильного расположения аэраторов

Если вентиляционные зазоры забиты или не предусмотрены, влага, прошедшая через пароизоляцию, накапливается в утеплителе. В течение одного сезона влажность минеральной ваты может вырасти с 1–2 % до 15–20 %. Это приводит к снижению теплозащиты утеплителя на 30–50 % и к гниению стропил. Весной скопившаяся влага замерзает, расширяется и разрушает структуру волокна. Плохо работающие аэраторы (например, при установке аэратора только на одном скате вместо конькового) создают зоны застоя. Расчёты показывают: при длине ската 12 м без верхнего продуха точка росы смещается в сторону утеплителя на 15 см, а через год эксплуатации влажность деревянных элементов достигает 18–20 %, что запускает процесс биодеструкции.

Типичные дефекты при монтаже пароизоляции и способы их предотвращения

Ошибки укладки: натяжение, неправильная сторона, разрывы

Основные ошибки:

• Сильное натяжение плёнки. При перепадах температур материал рвётся, особенно в местах крепления скобами. Исправляется: сохранять провис 10–20 мм, использовать контррейку.
• Неправильная ориентация сторон. Если шероховатая сторона обращена к утеплителю, конденсат не задерживается, а стекает на утеплитель. Решение: маркировка плёнки (обычно надпись или цвет).
• Разрывы при проходе через стропила. При прокладке инженерных сетей — часто оставляют негерметичные отверстия. Нужно усиливать места проходов лентой и герметиком, а вокруг труб создавать манжету из полипропиленовой ткани.
• Отсутствие перехлёста на стыках. Перехлёст менее 100 мм не компенсирует усадку деревянных конструкций. Минимальный перехлёст — 150 мм для всех стыков.
• Использование обычного скотча вместо специализированной ленты. Канцелярский скотч теряет адгезию через 2–3 месяца при перепадах влажности. Бутилкаучуковая лента сохраняет свойства не менее 5 лет.

Особенности пароизоляции в холодных крышах и в зоне дымохода

В холодных крышах (неотапливаемый чердак, битумная черепица без утеплителя) пароизоляцию не устанавливают, так как нет источника пара из помещения. Однако если на чердаке размещаются вентиляционные каналы или есть утеплитель на полу, то пар может проникать через перекрытие. В таком случае пароизоляция монтируется по нижнему перекрытию. В зоне прохода дымохода строительные нормы предъявляют особые требования. Согласно СП 7.13130.2013, расстояние от дымохода до сгораемых конструкций должно быть не менее 130 мм (для кирпичных труб) и 250 мм (для металлических без изоляции). Пароизоляционная плёнка должна быть обрезана так, чтобы не соприкасаться с трубой. Разрыв закрывается жаростойким герметиком и металлическим фартуком. Температура на внешней поверхности дымохода может достигать 100–150 °C, поэтому использовать стандартные полиэтиленовые ленты вплотную нельзя — они плавятся при 80 °C.

Нормативные требования и проверка качества пароизоляционного слоя

Контроль герметичности контура с помощью тепловизора или визуального осмотра

После завершения монтажа пароизоляции проводят проверку. Визуально осматривают все стыки, примыкания, проходы. Обнаруженные зазоры шириной более 0,5 мм заклеивают повторно. Дополнительный метод — термографическое обследование с помощью тепловизора. Его проводят при перепаде температур между помещением и улицей не менее 15 °C. Тепловизор фиксирует зоны с повышенной температурой, соответствующие прорывам пароизоляции. Потери тепла через неплотности достигают 5–10 Вт/м², что отображается на снимке яркими пятнами. Такой метод позволяет выявить непроклеенные швы или повреждения плёнки, не видимые глазу. Нормативная документация (СП 50.13330.2012, приложение К) рекомендует проводить выборочную тепловизионную съёмку при сдаче объекта.

Своды правил и стандарты, регламентирующие устройство пароизоляции кровель

Основные нормативные документы, регулирующие пароизоляцию скатных кровель:

1. СП 17.13330.2017 «Кровли» — раздел 6.2.5 «Пароизоляция»: указаны требования к герметизации, числу слоёв и монтажу.
2. СП 50.13330.2012 «Тепловая защита зданий» — приложение К «Методика расчёта сопротивления паропроницанию», а также требования к R_п для различных конструкций.
3. ГОСТ Р 56706-2015 «Плёнки полимерные для пароизоляции» — устанавливает методы испытаний на паропроницаемость, прочность на разрыв и термостойкость.
4. СанПиН 2.1.2.2645-10 — косвенно затрагивает допустимую влажность конструкций (не более 12 % для дерева).

Эти документы обязывают проектировщиков и строителей рассчитывать сопротивление паропроницанию с учётом климатических параметров района строительства. Например, для г. Архангельск (зона влажного климата) требуемое R_п составляет 8,5 м²·ч·Па/мг, что соответствует минимум однослойной плёнке с S_d = 120 м. Игнорирование этих норм влечёт за собой не только ухудшение теплозащиты, но и нарушение требований пожарной безопасности (гниль снижает огнестойкость деревянных конструкций).

Правильный выбор типа пароизоляции, соблюдение сторон укладки, герметизация стыков и устройство вентиляционного зазора — обязательные условия долговечной и энергоэффективной кровли. Каждый этап должен выполняться в соответствии с действующими строительными стандартами, а проверка качества — проводиться визуально и при необходимости тепловизионно.
