Регулировка оконной фурнитуры Winkhaus своими руками: подробная пошаговая инструкция для новичков

Чтобы створка прилегала плотнее, поверните эксцентрики (цапфы) шестигранным ключом на 4 мм. На профиле расположены запирающие ролики с насечкой: если точка направлена в сторону помещения, прижим усиливается на 0,8 мм, если на улицу – ослабевает. Это исключает сквозняки при перепаде температур. Положение «среднее» (насечка вверх) подходит для умеренной погоды. Проверьте зазор между рамой и уплотнителем листом бумаги – при верной калибровке он вытаскивается с трудом.

При задевании нижнего края рамы поднимите створку через петлевую группу. Снимите пластиковый колпачок с нижней петли и вращайте верхний винт по часовой стрелке. Один полный оборот смещает конструкцию вертикально на 1,5 мм. Для исправления скоса по горизонтали используйте разъем в верхней петле-ножницах. Вращение вправо притягивает угол к петле, влево – отодвигает его на 2 мм. Это восстанавливает геометрию и убирает трение металла о пластик.

Разболтанная рукоятка исправляется за 30 секунд. Потяните декоративную накладку на себя и разверните на 90 градусов. Под ней находятся два винта под крестовую отвертку PH2. Затяните их до упора, чтобы убрать люфт в 2-3 мм. Если створку заклинило в открытом положении, прижмите металлический язычок блокировщика к уплотнителю и верните ручку в горизонтальный режим. Ежегодная смазка подвижных узлов маслом без содержания кислот продлевает срок службы стальных деталей на 5-7 лет.

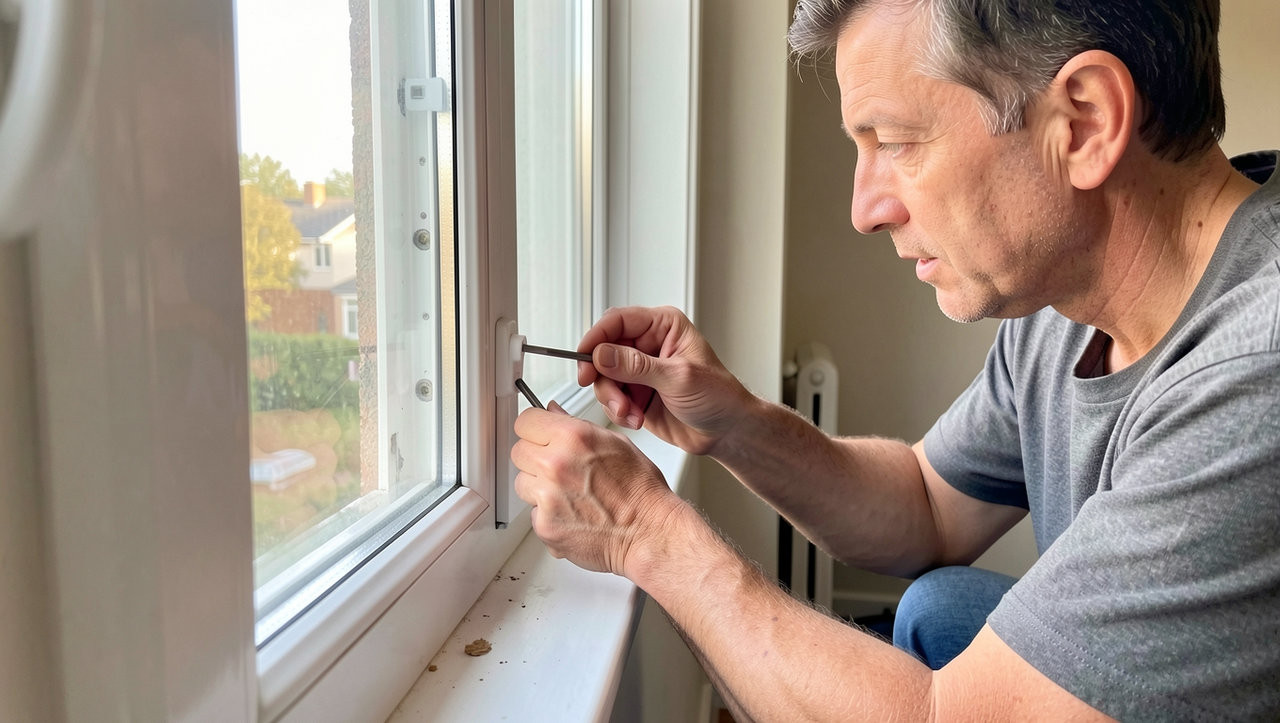

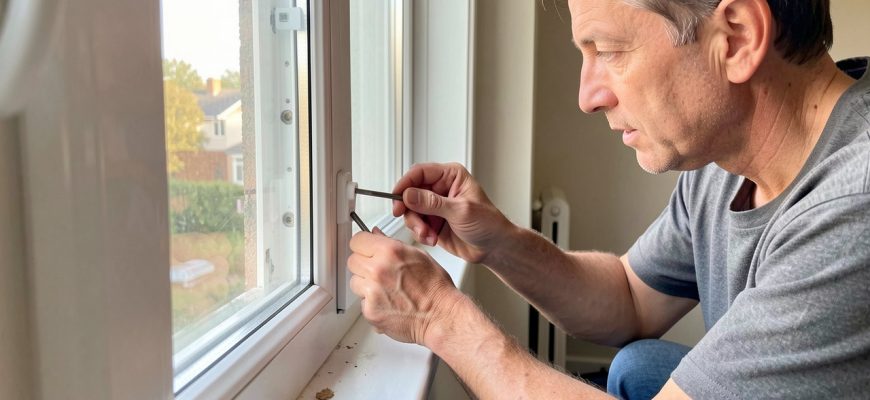

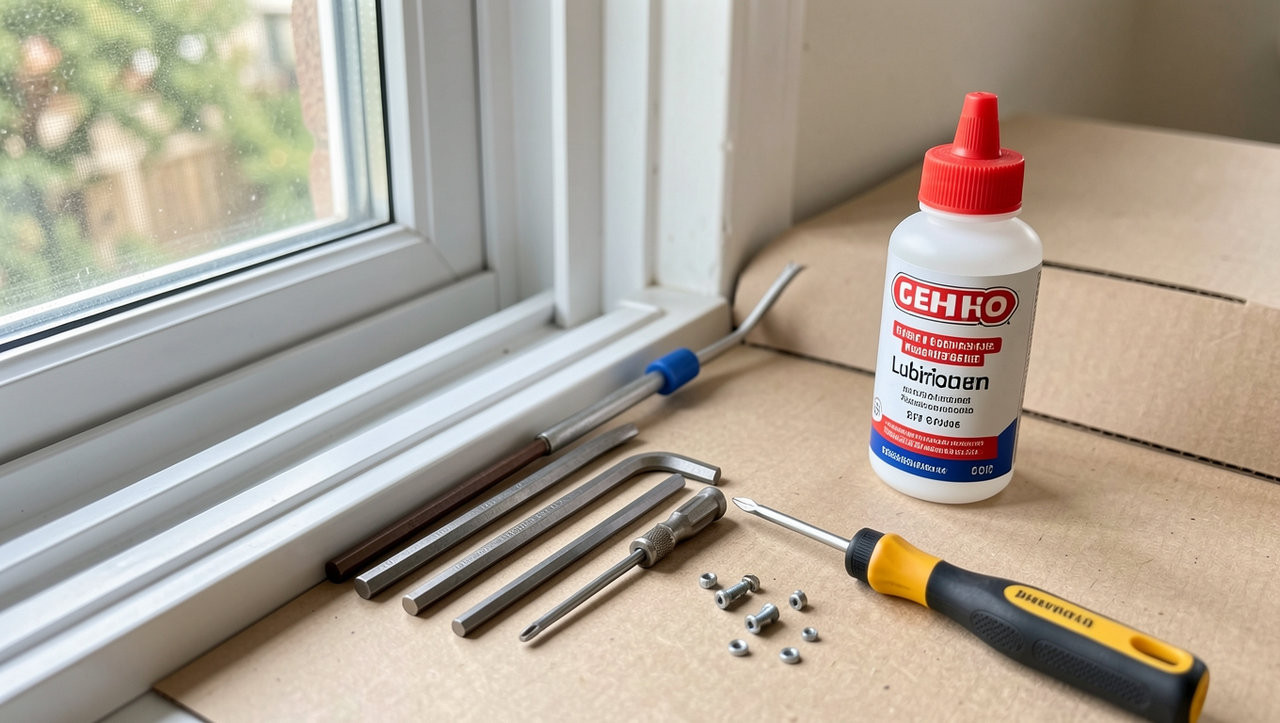

Инструменты и смазочные материалы для самостоятельного обслуживания механизмов Winkhaus

Для настройки запорных узлов подготовьте стальной шестигранный ключ на 4 мм. Большинство прижимных цапф этого бренда имеют форму эксцентрика, которую также удобно захватывать плоскогубцами или пассатижами, если требуется увеличить усилие при повороте. Чтобы очистить металлические детали от старой смазки и строительной пыли, используйте безворсовую ветошь или мягкие бумажные полотенца. Для удаления налета в труднодоступных местах пригодится жесткая кисть с синтетическим ворсом шириной 15–20 мм.

Выбор сервисных составов

• Силиконовая смазка в виде спрея – проникает в подвижные соединения и защищает эластичные уплотнители от пересыхания.
• Машинное масло высокой очистки или масло для швейных машин – подходит для обработки осей, петель и трущихся поверхностей.
• Специализированные наборы по уходу за ПВХ-профилями – содержат безкислотные составы, которые не разъедают защитное гальваническое напыление стали.
• Технический вазелин – создает плотный слой на открытых ответных планках, предотвращая преждевременный износ металла.

Избегайте применения составов на основе растворителей, кислот, пищевых растительных масел или WD-40 в качестве постоянной смазки. Такие вещества быстро испаряются или полимеризуются, превращаясь в липкую массу, которая забивает пазы и блокирует движение тяг. Для обработки одного окна достаточно 3–5 мл жидкого масла, распределенного по периметру створки в точках, отмеченных значком «масленка» или «капля». После нанесения средства проверните ручку 5–10 раз, чтобы жидкость равномерно распределилась внутри скрытых узлов.

Проверяйте состояние прижимных роликов и петель дважды в год – перед началом зимнего и летнего сезонов. Наличие металлической стружки или черной пыли на раме сигнализирует о чрезмерном трении и дефиците смазочного материала. Своевременная очистка подвижных частей сокращает нагрузку на приводной механизм и продлевает срок эксплуатации всей системы на 5–7 лет. Если фиксация элементов ослабла, подтяните крепежные шурупы отверткой с крестообразным шлицем (PH2), чтобы исключить люфт и перекос створки при закрытии. В случае если самостоятельное обслуживание вызывает затруднения, квалифицированную помощь в ремонте предоставит страница сервисного центра — https://masters-okon-spb.ru/winkhaus/.

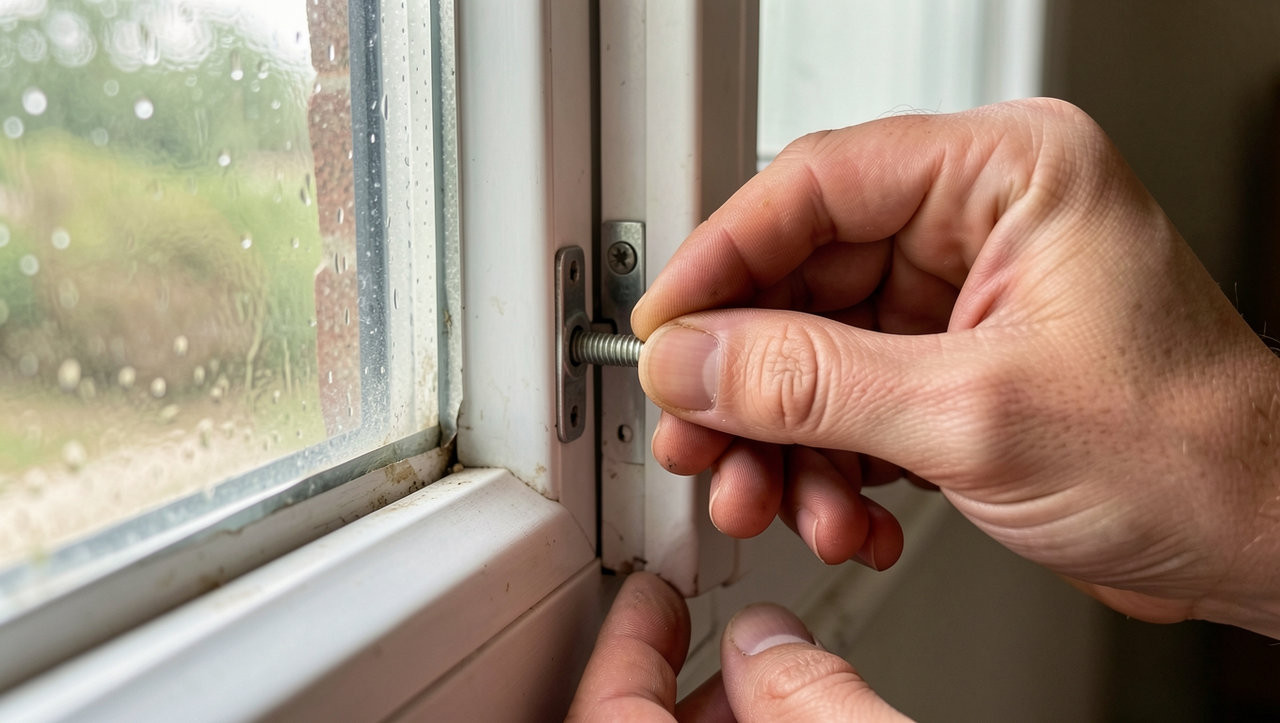

Перевод фурнитуры Winkhaus в зимний и летний режимы с помощью регулировки эксцентриков

Для усиления прижима створки к раме найдите на торце полотна запорные цапфы с характерным углублением под шестигранник 4 мм или в форме эллипса. Поверните ролик так, чтобы отметка на нем или его самая широкая часть была направлена в сторону помещения. Это сократит зазор между уплотнителем и профилем на 0,8–1,2 мм, устраняя сквозняки при падении уличной температуры ниже нуля. Проверить плотность смыкания можно листом бумаги: зажмите его закрытым окном и попробуйте вытянуть. Если лист рвется или выходит с большим усилием, герметичность обеспечена.

• Летом установите метку на ролике в сторону улицы, чтобы ослабить давление на резиновый контур.
• Весной и осенью верните эксцентрик в нейтральное положение (метка направлена вертикально вверх).
• Используйте только стальной ключ или пассатижи с мягкими накладками, чтобы не сорвать грани и не поцарапать защитное напыление металла.
• Смазывайте подвижные узлы силиконовым составом дважды в год после каждой смены режима.
• Не затягивайте прижим до упора без необходимости, так как это деформирует уплотнительную ленту за 3–4 месяца.

Чрезмерное сдавливание уплотнителя приводит к его растрескиванию и потере эластичности. При правильной настройке ручка окна должна поворачиваться плавно, без рывков и применения физической силы. Если после перевода цапф в крайнее положение из окна продолжает дуть, причина кроется в износе резины или перекосе геометрии рамы. В этом случае смена положения запирающих элементов не поможет, потребуется замена расходных материалов. Контролируйте состояние прижимных площадок на ответных планках: на них не должно быть глубоких борозд или сколов пластика.

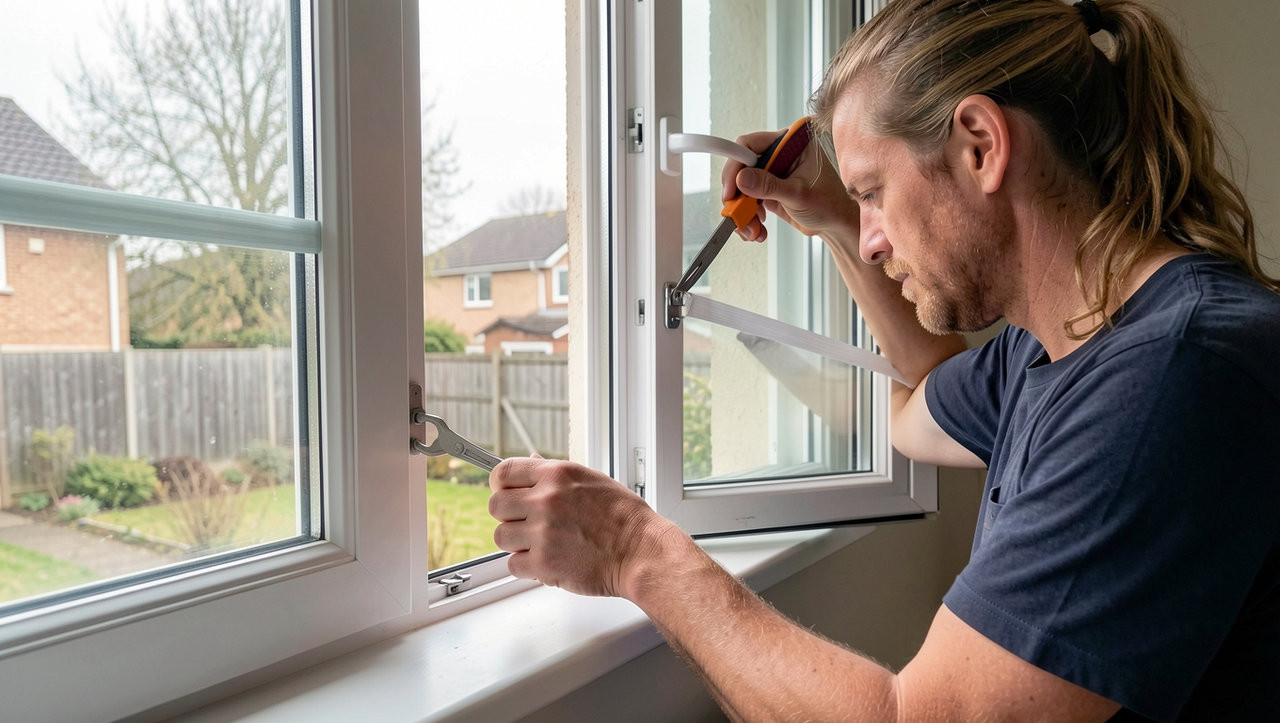

Устранение продувания со стороны петель через настройку силы прижима верхней и нижней опоры

Для ликвидации сквозняка в районе верхней петли используйте шестигранный ключ на 4 мм. Откройте створку, найдите на верхнем плече ножниц регулировочный винт. Вращение по часовой стрелке притягивает угол полотна к раме, сокращая зазор и сдавливая уплотнительную резину. Если створка задевает верхний край рамы, сместите петлевую группу по горизонтали, вращая тот же винт против часовой стрелки. Проверяйте результат по следу от карандаша на раме: в норме нахлест составляет 8 мм.

Работа с нижним узлом крепления

Нижний узел отвечает за плотность контакта в нижнем углу и исключает промерзание подоконника. Снимите декоративный пластиковый колпачок с опоры. Внутри расположен винт, скрытый в теле петли, который перемещает створку относительно рамы «вперед-назад». Поворот ключа вправо усиливает давление на уплотнитель. Это актуально, когда лист бумаги, зажатый между профилями, легко вытаскивается при закрытом замке. Оптимальное сжатие фиксирует лист так, что он рвется при попытке его извлечь.

При перекосе геометрии используйте вертикальный болт в нижней опоре. Он поднимает или опускает полотно на 2-3 мм. Это избавляет от трения о ответные планки в нижней части проема. Достаточно сделать 2 полных оборота, чтобы увидеть изменение положения края створки. Контролируйте, чтобы зазор между створкой и подоконником был одинаковым по всей ширине. Правильное положение исключает свист воздуха и образование конденсата на металле.

Завершите процесс проверкой хода ручки. Если после усиления давления рычаг поворачивается с трудом или со скрипом, ослабьте натяжение на четверть оборота. Чрезмерное сдавливание ускоряет износ резинового контура и сокращает срок службы механизмов. Смажьте подвижные элементы литиевой смазкой или машинным маслом без содержания кислот. Это снизит нагрузку на передаточные узлы и обеспечит мягкую работу запорных цапф в зимний период.

Выравнивание геометрии створки по горизонтали при помощи регулировочного винта на верхней петле

Для устранения трения профиля об ответные планки со стороны ручки откройте окно настежь, чтобы получить доступ к торцевой части верхнего шарнирного узла. В верхней петле находится гнездо под шестигранный ключ 4 мм, расположенное параллельно верхней кромке полотна. Вращение инструмента по часовой стрелке притягивает верхний угол изделия к петле, поднимая нижний край со стороны ручки на 2–3 мм. Движение против часовой стрелки, наоборот, отодвигает створку, опуская противоположный нижний угол. Этот механизм позволяет компенсировать перекос рамы, возникший из-за усадки здания или изменения плотности уплотнителя.

Если при закрывании верхний угол задевает раму, сместите полотно в сторону петель. Вставьте ключ в разъем и сделайте два полных оборота вправо. Проверьте зазор: в идеале расстояние между наплавом и коробкой должно составлять 8 мм по всему периметру. При перекосе более 4 мм одного винта может быть недостаточно, тогда потребуется дополнительное воздействие на нижний опорный узел. Постоянный контроль положения исключает износ запорных цапф и снижает нагрузку на ручку при повороте.

Важно следить за положением ножниц – металлического кронштейна, удерживающего окно в режиме проветривания. При смещении верхней части конструкции в горизонтальной плоскости меняется точка захода блокировщика ошибочного действия. Если после вращения болта створка перестала закрываться или «выпадает» в два режима одновременно, верните ключ на пол-оборота назад. Точность настройки до 0,5 мм гарантирует плавный ход запирающих элементов без лишнего сопротивления.

Чистота пазов напрямую влияет на легкость хода инструмента. Перед началом работы удалите скопившуюся пыль и старую смазку из головки винта сухой ветошью или кистью. Прилагать чрезмерную силу нельзя: если метиз не поддается, обработайте его проникающим составом на основе силикона или масла. Исправный механизм перемещается плавно, без рывков и скрипов. Своевременное устранение зазоров предотвращает продувание в области верхнего угла и промерзание притвора зимой.

Проверьте результат, приложив лист бумаги между уплотнителем и рамой в нескольких точках. Лист должен выходить с небольшим усилием, но не рваться. Если сверху бумага зажата плотно, а снизу вылетает, продолжайте вращение до выравнивания прижима. Горизонтальный сдвиг через верхнюю петлю – основной способ исправить диагональное провисание тяжелых двухкамерных стеклопакетов. Правильное положение полотна экономит ресурс прижимных роликов и продлевает срок службы всей системы на 5–7 лет.

Завершив настройку, нанесите каплю бытового машинного масла на подвижные части ножниц и саму петлю. Это защитит металл от коррозии и облегчит последующее обслуживание. Повторяйте проверку геометрии дважды в год при смене сезонов. Стабильная работа фурнитурных узлов исключает возникновение сквозняков и посторонних шумов с улицы. Теперь защелкивание происходит четко, а ручка фиксируется строго вертикально без усилий со стороны пользователя.

Подъем или опускание створки Winkhaus по вертикали для устранения задевания за раму

Снимите декоративный пластиковый колпачок с нижней петли, потянув его вверх. Под ним расположен осевой винт с пазом под шестигранный ключ размером 4 мм. Вставьте инструмент в углубление до упора, чтобы исключить слизывание граней металла. Вращение по часовой стрелке поднимает полотно, против – опускает его на доли миллиметра за каждый оборот.

Если нижний край цепляет профиль, сделайте два полных витка вправо. Проверьте зазор: между наплавом и коробкой должно оставаться 10–12 мм свободного пространства. При чрезмерном задирании верхний угол начнет биться об ответную планку на верхней перекладине. Контролируйте положение по меткам на петлевом узле. Максимальный ход механизма по высоте составляет 2-3 мм в обе стороны. Превышение этого лимита приведет к перекосу и продуванию со стороны уплотнителя.

Проверьте работу блокировщика ошибочного действия, который часто расположен на торце створки. При сильном изменении высоты этот элемент может перестать попадать в сопрягаемую деталь. Если механизм срабатывает туго, верните винт на пол-оборота назад. Оптимальное положение – когда ригель заходит в паз без трения и посторонних звуков. После настройки обязательно убедитесь, что при закрытом окне эксцентрики плотно прижимают резину по всему периметру.

Следите за состоянием смазки на резьбе осевого стержня. Сухой металл при вращении издает скрип и требует повышенного усилия, что чревато поломкой пластиковых деталей внутри петли. Нанесите каплю бытового машинного масла или силиконового состава на открытую часть винта перед началом манипуляций. Это продлит срок службы узла и облегчит позиционирование тяжелых двухкамерных стеклопакетов весом более 40 кг. Чистой ветошью удалите излишки состава, чтобы на них не скапливалась уличная пыль.

Иногда вертикальное смещение требуется из-за провисания веса под собственной тяжестью. В таком случае одного поднятия петли недостаточно. Убедитесь, что геометрия прямоугольника не нарушена. Замерьте диагонали: разница между ними не должна превышать 2 мм. Если отклонение больше, потребуется переклинка стеклопакета дистанционными прокладками. Возвращение створки в проектное состояние разгружает фурнитурную обвязку и устраняет заклинивание ручки при переводе в режим проветривания.

Завершив процесс, верните защитную накладку на место до характерного щелчка. Протестируйте открывание в трех режимах: поворотном, откидном и микропроветривании. Полотно должно двигаться плавно, без рывков и металлических ударов. Если проблема сохраняется, проверьте соосность верхних ножниц. Часто перекос возникает из-за ослабления крепежных саморезов, которые удерживают петлевую группу на пластике. Подтяните их отверткой PZ2, исключая люфт основания.

Регулярная проверка положения раз в полгода предотвращает износ запорных цапф. Зимой из-за сжатия материалов зазоры уменьшаются, летом – расширяются. Своевременный контроль высоты сохраняет герметичность контура и защищает помещение от сквозняков. На одну процедуру уходит 5 минут, при этом исключается риск деформации дорогостоящего уплотнительного шнура. Держите шестигранник в доступном месте для оперативной корректировки при смене сезонов.

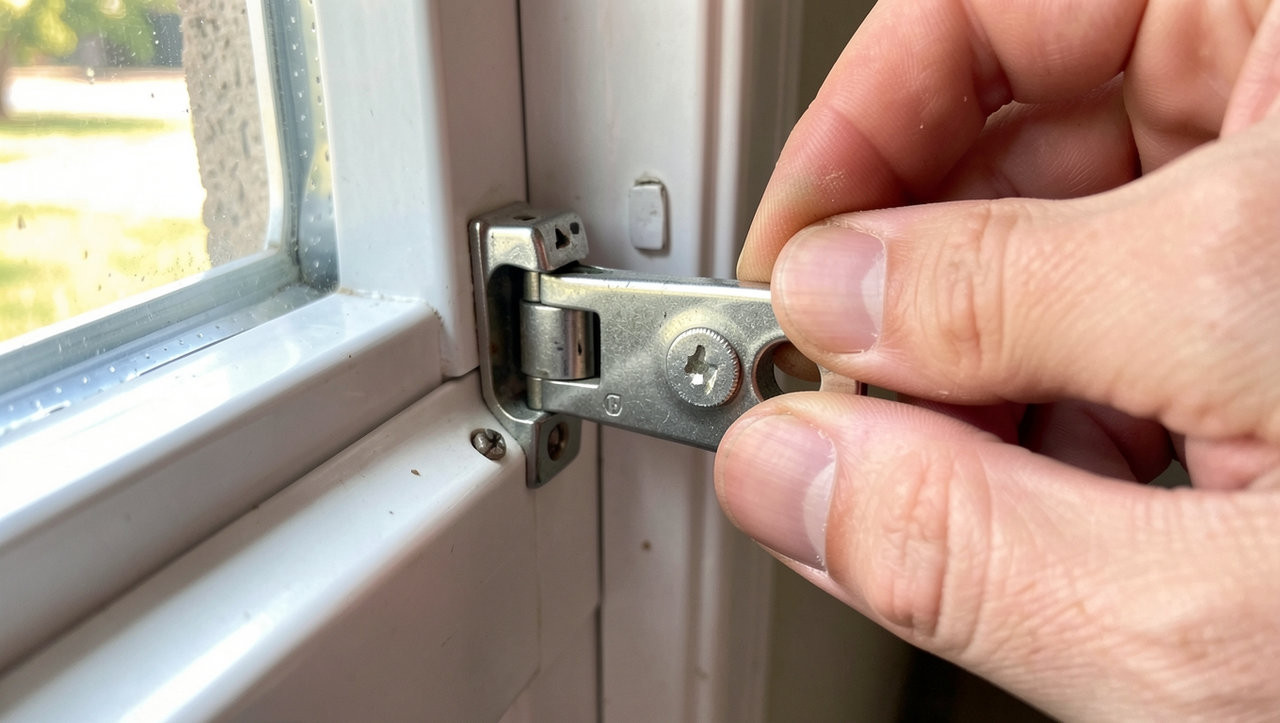

Регулировка положения зацепов и ответных планок для плавного хода оконной ручки

Проверьте совпадение осей запорных цапф и пазов на раме. Если при закрывании рычаг движется с рывками или требует давления свыше 2 кг, значит, подвижный элемент упирается в край металлического держателя. Откройте створку, найдите на раме неподвижные детали, за которые цепляются ролики. Открутите фиксирующий саморез отверткой PH2 на 2–3 оборота, чтобы блок получил свободный ход в пределах 5 мм. Сдвиньте зацеп на 1,5 мм вверх или вниз относительно следа, оставленного роликом на металле. Плотно затяните винт и проверьте мягкость хода, повернув рукоять в закрытое положение.

Настройка прижима через смещение ответных частей

Сила прилегания уплотнителя зависит от расстояния между роликом и краем паза. Если из-под резины сквозит, переместите стальную планку на 2 мм в сторону помещения. Это заставит запирающий механизм глубже заходить за край, прижимая раму к створке на дополнительные 0,8 мм. Используйте штангенциркуль для замера расстояния от края профиля до центра крепежного отверстия, чтобы выставить одинаковые зазоры на всех точках прижима. При перекосе планки хотя бы на 1 мм механизм начнет подклинивать из-за неравномерного распределения нагрузки на тяги.

• Очистите пазы от строительной пыли и старой смазки перед началом работ.
• Используйте биту типоразмера PZ2 или PH2 в зависимости от шлица самореза.
• Проверяйте состояние пластиковых подкладок под металлом – они гасят вибрацию.
• Смажьте трущиеся поверхности каплей машинного масла вязкостью 5W-30.
• Не затягивайте винты с усилием более 3 Нм, чтобы не сорвать резьбу в пластиковом профиле.

Иногда зацепы смещаются из-за провисания створки под собственным весом. Измерьте диагонали остекления: разница не должна превышать 2 мм. Если нижний угол задевает раму, сначала поднимите полотно шестигранником 4 мм в нижней петле, а только потом выставляйте ответные части. Ослабление верхнего зацепа часто устраняет проблему «пружинящей» рукоятки, когда замок не доходит до вертикального положения. Перенесите верхний держатель на 3 мм выше, чтобы ролик входил в него без сопротивления в верхней точке траектории.

Для корректной работы системы зазор между наплавом створки и рамой должен составлять 12 мм. Если этот параметр нарушен, стандартное положение запоров не обеспечит герметичность. Вкрутите саморез в новое отверстие на 5 мм в сторону от старого, если пластик внутри рамы изношен и не держит крепеж. Используйте ремонтные шурупы диаметром 4,8 мм вместо стандартных 3,9 мм для восстановления жесткости фиксации. Это исключит люфт деталей при ежедневном использовании.

Устранение трения в запорных узлах

1. Переведите створку в режим проветривания.
2. Визуально оцените износ гальванического покрытия на ответных деталях.
3. Сместите планку в сторону, противоположную потертостям.
4. Зафиксируйте деталь и закройте окно, прислушиваясь к звуку работы металла.
5. Повторите операцию для каждой точки запирания по периметру.

После завершения процедур рукоять должна перемещаться под весом ладони без приложения силы плеча. Скрежет или щелчки указывают на чрезмерное смещение зацепа в сторону улицы, что перегружает передаточную шину. Верните планку на 0,5 мм назад, если чувствуете сопротивление в самом начале поворота. Правильно выставленные элементы продлевают срок службы уплотнительной резины в 2 раза, так как исключают её чрезмерное сдавливание и деформацию при закрытии.
