Противопожарные двери: конструкция, классификация и назначение

Что такое противопожарная дверь и её основное назначение

Противопожарная дверь представляет собой конструкцию, способную в течение заданного времени сдерживать распространение открытого пламени, высоких температур и токсичных продуктов горения. Основное назначение такого изделия — обеспечение безопасной эвакуации людей из здания и локализация очага возгорания в пределах одного помещения или пожарного отсека. В отличие от обычных входных или межкомнатных дверей, противопожарные модели проходят обязательные испытания на огнестойкость, по результатам которых присваивается определённый класс. Согласно своду правил СП 1.13130.2020, установка противопожарных дверей обязательна в местах пересечения противопожарных преград, на путях эвакуации, в технических помещениях и в зданиях с массовым пребыванием людей. Отмечается в нормативной документации, что такие двери должны быть оснащены устройствами самозакрывания и уплотнителями, предотвращающими проникновение дыма.

Отличие противопожарной двери от обычной металлической

Обычные металлические двери изготавливаются из стального листа толщиной 1–1,5 мм и часто имеют пустотелую внутреннюю полость или заполнение из картона, пенопласта или минеральной ваты низкой плотности. Противопожарная дверь отличается конструкцией, рассчитанной на тепловое воздействие. Её полотно и коробка выполняются из стали толщиной не менее 1,5–2 мм, а внутреннее пространство заполняется негорючим материалом с высокой температурой плавления — например, базальтовой ватой плотностью от 100 до 150 кг/м³. Кроме того, противопожарные двери комплектуются терморасширяющимися уплотнителями, которые при нагреве увеличиваются в объёме в 10–15 раз, перекрывая зазоры. Замки и петли таких дверей изготавливаются из термостойких сплавов и сохраняют работоспособность при температуре до 600–800 °C. Обычная металлическая дверь при пожаре деформируется уже через 5–10 минут, теряя запирающую способность, тогда как противопожарная сохраняет целостность в течение нормируемого времени (30, 60 или 90 минут). Как пример можно привести противопожарные двери ei60, рассчитанные на 60 минут защиты.

Блокирование распространения огня и дыма при пожаре

Противопожарная дверь работает как часть пассивной системы противопожарной защиты. Её задача — не допустить перехода огня из одного помещения в другое через дверной проём. При достижении температуры около 200 °C терморасширяющиеся полосы, установленные по периметру полотна и коробки, вспучиваются и герметично заполняют щели. Одновременно огнестойкий наполнитель (базальтовая вата) препятствует теплопередаче: температура на необогреваемой стороне двери не должна превышать определённых значений (например, для класса EI средняя температура не выше 140 °C, максимальная — 180 °C). Дополнительно дымозащита обеспечивается резиновыми уплотнителями, которые перекрывают зазоры в холодном состоянии. В результате в течение заданного времени отсек пожара остаётся изолированным, что даёт возможность эвакуироваться людям из соседних зон и позволяет пожарным расчётам локализовать возгорание. Испытания по ГОСТ 30247.0-94 и ГОСТ Р 53308-2009 подтверждают, что корректно смонтированная противопожарная дверь сохраняет свои барьерные свойства даже при одностороннем воздействии пламени с температурой 800–1000 °C.

Конструкция и материалы огнестойкого дверного блока

Стальное полотно, коробка и наполнитель из базальтовой ваты

Основу огнестойкого дверного блока составляет сварная конструкция из холоднокатаной стали. Полотно обычно состоит из двух листов, соединённых точечной сваркой, с рёбрами жёсткости внутри. Толщина стали варьируется от 1,5 до 2,5 мм в зависимости от требуемого предела огнестойкости. Коробка (дверная рама) изготавливается из гнутого профиля толщиной 1,5–2 мм и имеет монтажную полку для крепления к проёму. Внутренняя полость полотна заполняется базальтовой ватой — негорючим волокнистым материалом, полученным из расплава горных пород (базальт). Температура плавления базальтового волокна превышает 1100 °C, что позволяет наполнителю сохранять структуру при пожаре. Плотность плит из базальтовой ваты для противопожарных дверей составляет от 100 до 150 кг/м³: более плотный материал обеспечивает лучшую теплоизоляцию, но увеличивает массу двери. Для достижения предела огнестойкости EI60 и выше применяют многослойное заполнение с чередованием базальтовой ваты и гипсокартонных листов. Гипсокартон (марки ГКЛО или ГКЛВО) имеет кристаллизационную воду, при нагреве до 150–200 °C он теряет влагу, отнимая тепло, и дополнительно тормозит прогрев конструкции.

Терморасширяющиеся уплотнители и огнестойкое остекление

Терморасширяющиеся уплотнители — ключевой элемент дымогазонепроницаемости. Они изготавливаются из композиции на основе графита, вспененного полимера или вермикулита. При температуре 150–250 °C уплотнитель увеличивается в объёме в 10–15 раз, создавая герметичный барьер для дыма и газов. Уплотнители устанавливаются в пазы по периметру полотна, а также в стыке полотна с коробкой и между створками двустворчатых дверей. Производители применяют как самоклеящиеся полосы, так и ленты, закрепляемые механически. Срок службы терморасширяющихся уплотнителей составляет не менее 10 лет при нормальных условиях, однако требуется периодическая проверка их состояния в рамках сервисного обслуживания.

Огнестойкое остекление применяется в моделях с частичным или полным остеклением. Для остекления используются многослойные стеклопакеты с армированием стальной сеткой или специальные стекла марки EIW (с сохранением целостности и теплоизоляции). Толщина огнестойкого стекла — от 6 до 20 мм, в зависимости от требуемого класса. Вставки из поликарбоната или обычного силикатного стекла недопустимы, так как они разрушаются при тепловом ударе. Огнестойкое стекло EIW 30 сохраняет необогреваемую поверхность при температуре не выше 140 °C в течение 30 минут. Монтаж остекления выполняется с использованием терморасширяющихся прокладок по краям, которые при нагреве компенсируют тепловое расширение рамы и предотвращают выпадение стекла.

Классы огнестойкости и их маркировка

Значение пределов EI30, EI60, EI90 в минутах удержания пламени

Предел огнестойкости двери обозначается буквенно-цифровым индексом, где буквы E и I указывают на предельные состояния, а цифры — время в минутах, в течение которого дверь выполняет свои функции. Обозначение E (E — Integrity, целостность) означает, что на двери не образуется сквозных трещин или отверстий, через которые могут проникать пламя или газы. I (I — Insulation, теплоизоляция) — на необогреваемой стороне температура не превышает установленных пределов (средняя 140 °C, максимальная 180 °C). Соответственно, EI30 — дверь сохраняет целостность и теплоизоляцию в течение 30 минут, EI60 — 60 минут, EI90 — 90 минут. Существуют также классы с обозначением EW (только целостность и ограниченная теплоизоляция, например EW60), а также EIW (с остеклением, где теплоизоляция стекла соответствует другим нормативам). Испытания проводятся по ГОСТ 30247.0-94 и ГОСТ 30247.1-94 в сертифицированных лабораториях. Предел огнестойкости определяется по наихудшему результату из нескольких образцов. Например, если одна дверь потеряла теплоизоляцию через 58 минут, а целостность через 62 минуты, ей присваивается класс EI30 (по наиболее раннему наступлению предельного состояния).

Как класс огнестойкости влияет на выбор двери

Выбор класса огнестойкости двери регламентируется проектной документацией и нормами пожарной безопасности для конкретного здания. Для помещений с низкой пожарной нагрузкой (коридоры, лестничные клетки) обычно достаточно EI30. Для технических помещений, электрощитовых, кладовых горючих материалов применяют EI60. В зданиях повышенной этажности, на путях эвакуации в больницах, школах и торговых центрах нередко требуется EI90. Чем выше этаж и больше площадь пожарного отсека, тем продолжительнее должно быть время удержания огня. Также учитывается наличие автоматических систем пожаротушения: при их наличии иногда допускается снижение класса на одну ступень. Однако окончательное решение принимает проектировщик на основе расчёта пожарного риска. Дверь с более высоким классом огнестойкости (например, EI90 вместо EI60) тяжелее, требует усиленных петель и мощных доводчиков, а её стоимость выше. Поэтому важно точно определить требуемый предел по нормативной документации, чтобы избежать избыточных затрат или недостаточной защиты.

Типы противопожарных дверей по конструкции

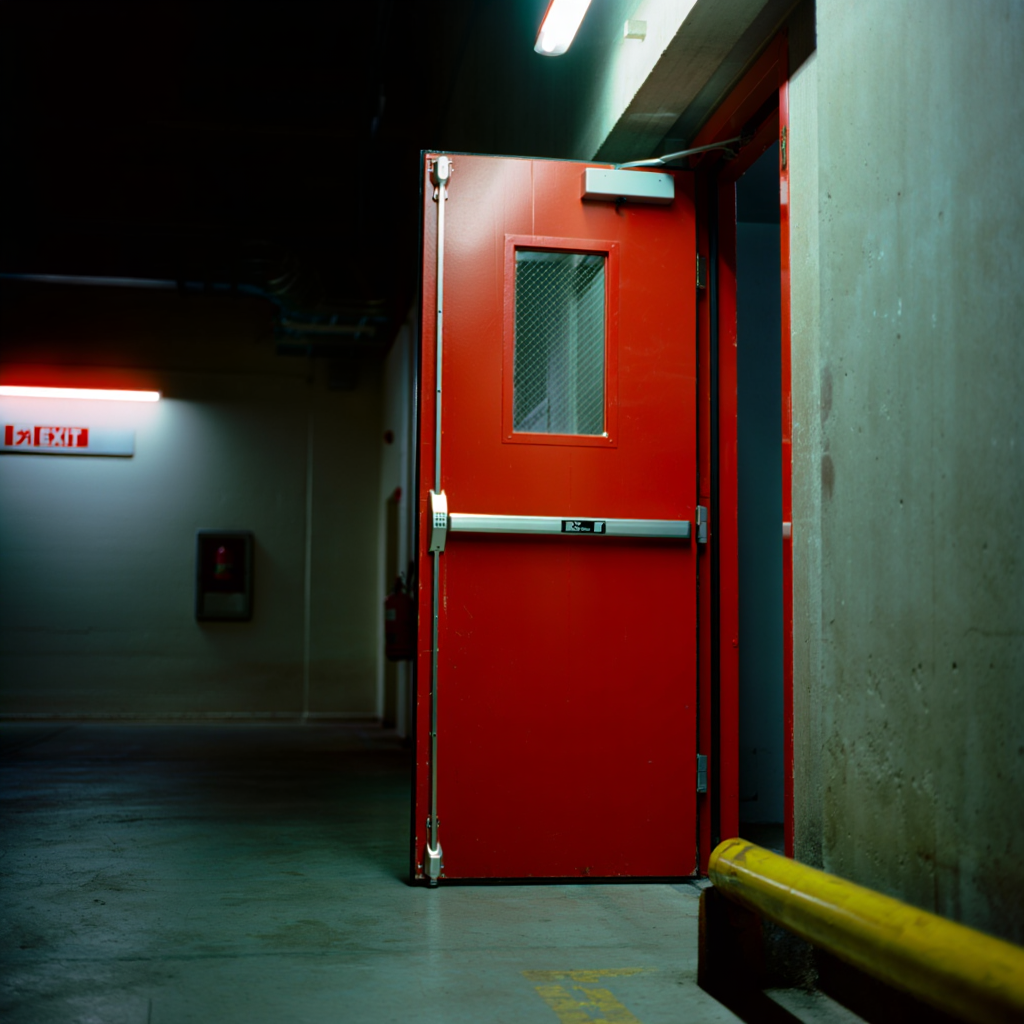

Одностворчатые, двустворчатые и модели с остеклением

По количеству створок противопожарные двери делятся на одностворчатые и двустворчатые. Одностворчатые модели устанавливаются в проёмы шириной от 600 до 1100 мм и высотой до 2500 мм. Двустворчатые применяются при ширине проёма свыше 1200 мм: одна створка обычно активная (открывается для прохода), вторая — пассивная (фиксируется и открывается при необходимости). Для двустворчатых дверей обязательна установка автоматического закрывания обеих створок с помощью доводчиков и штурвального механизма (система «антипаника»). По наличию остекления выделяют глухие двери (без светопрозрачных элементов) и двери с остеклением. Остекление может занимать от 10% до 70% площади полотна. В моделях с остеклением применяется огнестойкое стекло EIW, которое сохраняет целостность при пожаре. Остекление ухудшает теплоизоляционные свойства, поэтому для таких дверей предел огнестойкости обычно не превышает EI30 или EI60. Кроме того, существуют двустворчатые двери с неравными створками (одна шире другой) или с фрамугой (верхней неподвижной частью с остеклением).

Системы автоматического закрывания и доводчики

Согласно требованиям пожарной безопасности (СП 1.13130.2020, п. 5.2.19), все противопожарные двери, установленные на путях эвакуации и в противопожарных преградах, должны быть оборудованы устройствами самозакрывания. Основное устройство — доводчик (гидравлический или пневматический), который автоматически закрывает дверь после открывания. Доводчики для противопожарных дверей имеют регулировку скорости закрывания и усилия, что позволяет двери плотно прилегать к коробке без хлопка. Для двустворчатых дверей применяют доводчики с синхронизатором (штурвальный механизм), обеспечивающий одновременное закрывание створок. Также используются магнитные защелки, которые удерживают дверь в открытом положении в режиме ожидания и срабатывают при сигнале пожарной сигнализации (размагничиваются, и дверь закрывается под действием пружины или доводчика). Такие системы подключаются к адресной пожарной панели. Альтернативный вариант — автоматические закрыватели с электромеханическим фиксатором, встроенным в доводчик. Для противопожарных дверей также обязательна установка накладок, предотвращающих блокировку створки в открытом положении посторонними предметами. Важно, что системы автоматического закрывания должны сохранять работоспособность при отключении электропитания — в таких случаях применяются доводчики с нормально закрытым положением (fail-safe).

Нормативные требования и сертификация

ГОСТ и процедура подтверждения соответствия

Производство и применение противопожарных дверей в России регулируется рядом нормативных документов. Основные стандарты: ГОСТ Р 53307-2009 (конструкции строительные, двери противопожарные, метод испытаний на огнестойкость), ГОСТ 30247.0-94 (общие требования к методам испытаний), ГОСТ 30247.1-94 (противопожарные двери и ворота). Процедура сертификации включает проведение огневых испытаний образцов двери в аккредитованной лаборатории. Испытания проводятся в печи, где дверь устанавливается в проём, одна сторона нагревается по стандартному температурному режиму (температура поднимается до 945 °C к 60 минутам и до 1040 °C к 90 минутам). В ходе испытания фиксируются моменты потери целостности (появление сквозных трещин, воспламенение ватного тампона на необогреваемой стороне) и превышение температуры на необогреваемой поверхности. По результатам оформляется протокол испытаний. На его основании выдаётся сертификат пожарной безопасности (или декларация о соответствии) сроком до 5 лет. Также требуется инспекционный контроль — ежегодная проверка стабильности производства и отбор образцов для контрольных испытаний. Каждая дверь, выпускаемая серийно, должна иметь маркировку с указанием класса огнестойкости, номера сертификата и даты изготовления. Отклонения от сертифицированной конструкции (замена уплотнителей, изменение типа наполнителя, уменьшение толщины металла) недопустимы без повторных испытаний.

Как проверить сертификат пожарной безопасности

Наличие сертификата — обязательное условие законной установки противопожарной двери. Проверка подлинности сертификата осуществляется через реестр сертифицированной продукции на сайте Федеральной службы по аккредитации (Росаккредитация) или через базу данных органов по сертификации. В сертификате должны быть указаны: номер и дата выдачи, срок действия, заявитель и изготовитель, наименование продукции, класс огнестойкости, номер протокола испытаний. Также можно запросить копию протокола испытаний у продавца или производителя. Важно убедиться, что сертификат распространяется именно на данную модель, а не на аналогичное изделие другой серии. Нередко на рынке встречаются поддельные сертификаты или документы с истекшим сроком действия. Для типовых проемов (высота 2000–2100 мм, ширина 700–900 мм) можно обратить внимание на продукцию, имеющую сертификат с классом EI60, так как он перекрывает требования большинства объектов. При монтаже двери рекомендуется сверить маркировку на изделии с данными сертификата: должны совпадать толщина металла, тип уплотнителя и заполнителя. Несоответствие хотя бы одного параметра может привести к отказу в приемке объекта органами государственного пожарного надзора.

Согласно статистике испытательных лабораторий, около 15% противопожарных дверей, представленных на рынке, не подтверждают класс огнестойкости при внеплановых проверках из-за использования несертифицированных комплектующих (например, базальтовой ваты низкой плотности или некачественных терморасширяющихся уплотнителей).

Типовые параметры противопожарных дверей

Для удобства выбора в таблице приведены основные характеристики одностворчатых противопожарных дверей в зависимости от класса огнестойкости.

Указанные значения являются ориентировочными для типовых конструкций. Фактические параметры могут отличаться в зависимости от производителя и результатов сертификационных испытаний.

Как правильно выбрать противопожарную дверь для типового проема

Для стандартного проёма высотой 2070 мм и шириной 880–970 мм подходит одностворчатая дверь класса EI60 с глухим полотном или частичным остеклением. При выборе следует учитывать:

• Требуемый предел огнестойкости по проекту или нормам для здания. Для большинства типовых объектов (офисы, магазины, производственные цеха) достаточно EI30 или EI60.
• Наличие дымозащиты: обязательно наличие терморасширяющихся уплотнителей по всему периметру. Уплотнители должны быть заводской установки, а не наклеены после покупки.
• Система закрывания: доводчик нужен всегда. При установке в помещении с постоянным пребыванием людей (коридоры, холлы) рекомендуется доводчик с фиксацией в открытом положении, срабатывающий от пожарной сигнализации.
• Качество антикоррозийного покрытия: двери окрашиваются порошковой эмалью толщиной 60–100 мкм, устойчивой к истиранию и нагреву.
• Наличие сертификата с действующим сроком и полным комплектом документации.

Особенности эксплуатации и обслуживания

Противопожарные двери требуют периодического осмотра и обслуживания не реже одного раза в год. В ходе осмотра проверяется:

1. Целостность уплотнителей (терморасширяющиеся полосы не должны иметь механических повреждений, отслоений или загрязнений, препятствующих вспучиванию);
2. Работоспособность доводчика и автоматической системы закрывания (дверь должна полностью закрываться без заеданий);
3. Состояние петель и замков (отсутствие коррозии, износа, люфта);
4. Наличие просветов между полотном и коробкой (допустимый зазор не более 2–3 мм);
5. Отсутствие самовольных изменений конструкции (например, установка дополнительных ручек или глазков, нарушающих целостность полотна).

При обнаружении дефектов, влияющих на огнестойкость (повреждение наполнителя, разрыв уплотнителя, коррозия металла), дверь подлежит замене или ремонту с последующими испытаниями. Самостоятельное восстановление герметичности (например, замена уплотнителя на несертифицированный аналог) не допускается, так как это может привести к потере класса огнестойкости.

Противопожарная дверь — сложное инженерное изделие, объединяющее стальной каркас, негорючий наполнитель и терморасширяющиеся элементы. Её выбор, монтаж и обслуживание должны соответствовать строгим регламентам, направленным на минимизацию рисков для жизни и имущества при пожаре.
